CP HiTex 480

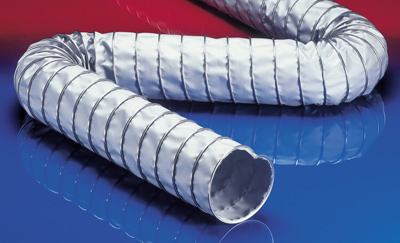

Wąż wyciągowy do wysokich temperatur; Super lekki, bardzo elastyczny + ściśliwy, Ø do 1.000 mm (do 400°C).

ZAKRES TEMPERATUR

-60°C do 400°C
krótkotrwale do 450°C

ZASTOSOWANIA

Wyciągi wysokotemperaturowe: piec / piece, odlewnie, piec hutniczy / piece hutnicze, procesy wytopu, przemysł ceramiczny, przemysł szklany, stalownie, huty aluminium
Promienniki niskotemperaturowe, grzejniki sufitowe: kanały gorącego powietrza

KONSTRUKCJA, MATERIAŁ

konstrukcja CP

zwoje nośne profilu zaciskowego: stal ocynkowana
ścianki: tkanina szklana zbrojona drutami ze stali szlachetnej, ze specjalną powłoką

WŁAŚCIWOŚCI

bardzo dobra żaroodporność
wysokoelastyczny i ściśliwy 3:1
ochrona przed szorowaniem poprzez zewnętrzny profil zaciskowy
odporne na rozciąganie zaciśnięcie ścianek w profilu zaciskowym
najmniejsze promienie zgięcia
odporny na zaginanie
trudno zapalny wg DIN 4102-B1

Ø WEWNĘTRZNA in / mm	Ø-ZEWN. mm	PODCIŚNIENIE bar	PROMIEŃ GIĘCIA mm	WAGA kg/m	DŁUGOŚCI SKŁADOWANIA m	DALSZE DŁUGOŚCI PRODUKCYJNE m	NR ZAM.
1,5 / 38	50	0,450	21,0	0,550	6	-	480-0038-0000
- / 40	52	0,440	22,0	0,580	6	-	480-0040-0000
2 / 50-51	62	0,380	25,0	0,740	6	-	480-0050-0000
- / 55	67	0,350	26,5	0,800	-	6	480-0055-0000
2,36 / 60	72	0,320	28,0	0,870	6	-	480-0060-0000
2,5 / 63-65	77	0,290	29,5	0,940	6	-	480-0065-0000
- / 70	82	0,260	31,0	1,000	-	6	480-0070-0000
3 / 75-76	87	0,230	32,5	1,070	6	-	480-0075-0000
- / 80	92	0,200	34,0	1,130	6	-	480-0080-0000
3,5 / 89-90	102	0,140	37,0	1,260	6	-	480-0090-0000
4 / 100-102	112	0,120	51,0	1,000	6	-	480-0100-0000
- / 110	122	0,105	55,0	1,090	3 6	-	480-0110-0000
4,5 / 114-115	127	0,098	56,5	1,140	3 6	-	480-0115-0000
4,72 / 120	132	0,090	59,0	1,190	3 6	-	480-0120-0000
5 / 125-127	137	0,085	60,5	1,230	3 6	-	480-0125-0000
- / 130	142	0,075	63,0	1,280	-	3 6	480-0130-0000
5,5 / 140	152	0,060	67,0	1,380	3 6	-	480-0140-0000
6 / 150-152	162	0,050	38,0	1,000	3 6	-	480-0150-0000
6,3 / 160	172	0,045	40,0	1,070	3 6	-	480-0160-0000
6,5 / 165	177	0,045	41,0	1,100	-	3 6	480-0165-0000
- / 170	182	0,040	42,0	1,130	3 6	-	480-0170-0000
- / 175	187	0,040	43,5	1,160	-	3 6	480-0175-0000
7 / 178-180	192	0,040	44,0	1,200	3 6	-	480-0180-0000
8 / 200-203	212	0,030	48,0	1,320	3 6	-	480-0200-0000
- / 215	227	0,030	51,5	1,420	-	3 6	480-0215-0000
- / 225	237	0,025	53,5	1,480	3 6	-	480-0225-0000
9 / 228-229	240	0,025	54,0	1,540	-	3 6	480-0228-0000
- / 250	262	0,025	58,0	1,650	3 6	-	480-0250-0000
10 / 254	266	0,020	60,0	1,680	-	3 6	480-0254-0000
- / 275	287	0,020	63,5	1,810	-	3 6	480-0275-0000
11 / 280	292	0,015	65,0	1,850	-	3 6	480-0280-0000
- / 300	312	0,015	68,0	1,970	3 6	-	480-0300-0000
12 / 305	317	0,015	69,0	2,000	-	3 6	480-0305-0000
- / 315	327	0,015	70,5	2,060	-	3 6	480-0315-0000
- / 325	337	0,015	73,5	2,130	-	3 6	480-0325-0000
13 / 330	342	0,015	74,5	2,160	-	3 6	480-0330-0000
- / 350	362	0,015	78,0	2,290	3 6	-	480-0350-0000
14 / 356	368	0,015	79,5	2,320	-	3 6	480-0356-0000
- / 375	387	0,010	82,5	2,430	-	3 6	480-0375-0000
- / 400	412	0,010	88,0	2,610	3 6	-	480-0400-0000
16 / 405-406	418	0,010	89,5	2,650	-	3 6	480-0406-0000
- / 450	462	0,010	98,0	2,930	3 6	-	480-0450-0000
18 / 457	469	0,010	99,5	2,980	-	3 6	480-0457-0000
- / 500	512	0,005	108,0	3,250	3 6	-	480-0500-0000
20 / 508	520	0,005	110,0	3,300	-	3 6	480-0508-0000
- / 600	612	0,005	128,0	3,890	3	-	480-0600-0000
24 / 610	622	0,005	130,0	3,960	-	3	480-0610-0000
- / 700	712	0,002	148,0	4,540	3	-	480-0700-0000
28 / 712	724	0,002	150,5	4,620	-	3	480-0712-0000
- / 750	762	0,002	158,0	4,860	-	3	480-0750-0000
- / 800	812	0,002	168,0	5,180	3	-	480-0800-0000
32 / 813-815	827	0,002	171,0	5,280	-	3	480-0815-0000
- / 900	912	0,001	188,0	5,820	3	-	480-0900-0000
36 / 915	927	0,001	191,0	5,920	-	3	480-0915-0000
- / 1000	1012	0,001	208,0	6,460	3	-	480-1000-0000
40 / 1016	1028	0,001	213,0	6,560	-	3	480-1016-0000
