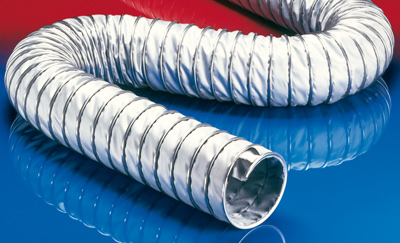

CP HiTex 483

Wąż wyciągowo-nadmuchowy do wysokich temperatur; wielowarstwowy, wytrzymały, izolujący, ekstremalnie odporny na wysokie temperatury (do 900°C).

ZAKRES TEMPERATUR

krótkotrwale do 1.100°C

ZASTOSOWANIA

Odsysanie spalin, odsysanie spalin silnikowych: zwijacze do węży służących do odsysania spalin, szynowe odciągi spalin, urządzenia wyciągowe nadziemne i podziemne
Stanowiska do diagnostyki silników, stanowiska do diagnostyki silników, pomiar emisji spalin
Mieszek sprężysty, kompensator

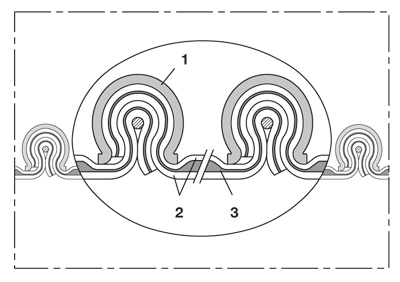

KONSTRUKCJA, MATERIAŁ

konstrukcja CP

profil zaciskowo-oporowy; całość stal szlachetna (INOX)
wielowarstwowa ścianka węża
ścianki: wewnątrz termoizolacyjna tkanina szklana zbrojona drutami ze stali szlachetnej oraz ze specjalną powłoką; na zewnątrz tkanina szklana ze specjalną powłoką
specjalna warstwa termoizolacyjna

WŁAŚCIWOŚCI

wielowarstwowy
izolacyjny
ekstremalnie żaroodporny
elastyczny
ochrona przed szorowaniem poprzez zewnętrzny profil zaciskowy
odporne na rozciąganie zaciśnięcie ścianek w profilu zaciskowym
odporny na zaginanie
bardzo wytrzymały
dostosowany do przepisów dyrektywy RoHS

Ø WEWNĘTRZNA in / mm	Ø-ZEWN. mm	NADCIŚNIENIE bar	PODCIŚNIENIE bar	PROMIEŃ GIĘCIA mm	WAGA kg/m	DŁUGOŚCI SKŁADOWANIA m	DALSZE DŁUGOŚCI PRODUKCYJNE m	NR ZAM.
4 / 100-102	114	0,130	0,180	64,0	2,800	6	-	483-0100-0000
- / 110	124	0,120	0,160	69,0	3,050	3 6	-	483-0110-0000
4,5 / 114-115	129	0,118	0,150	71,5	3,180	3 6	-	483-0115-0000
4,72 / 120	134	0,115	0,140	74,0	3,310	3 6	-	483-0120-0000
5 / 125-127	139	0,110	0,120	76,5	3,430	3 6	-	483-0125-0000
- / 130	144	0,105	0,110	79,0	3,560	-	3 6	483-0130-0000
5,5 / 140	154	0,100	0,090	84,0	3,820	3 6	-	483-0140-0000
6 / 150-152	164	0,070	0,075	89,0	3,070	3 6	-	483-0150-0000
6,3 / 160	174	0,065	0,070	94,0	3,270	3 6	-	483-0160-0000
6,5 / 165	179	0,065	0,065	96,5	3,370	-	3 6	483-0165-0000
- / 170	184	0,065	0,065	99,0	3,460	3 6	-	483-0170-0000
- / 175	189	0,065	0,060	101,5	3,550	-	3 6	483-0175-0000
7 / 178-180	194	0,060	0,055	104,0	3,650	3 6	-	483-0180-0000
8 / 200-203	214	0,060	0,045	114,0	4,030	3 6	-	483-0200-0000
- / 215	229	0,055	0,040	121,5	4,320	-	3 6	483-0215-0000
- / 225	239	0,055	0,040	126,5	4,510	3 6	-	483-0225-0000
9 / 228-229	242	0,050	0,035	128,5	4,590	-	3 6	483-0228-0000
- / 250	264	0,040	0,035	139,0	4,990	3 6	-	483-0250-0000
10 / 254	268	0,040	0,030	141,0	5,070	-	3 6	483-0254-0000
- / 275	289	0,040	0,030	151,5	5,470	-	3 6	483-0275-0000
11 / 280	294	0,035	0,025	154,0	5,570	-	3 6	483-0280-0000
- / 300	314	0,035	0,025	164,0	5,950	3 6	-	483-0300-0000
12 / 305	319	0,035	0,025	166,5	6,020	-	3 6	483-0305-0000
- / 315	329	0,035	0,025	171,5	6,150	-	3 6	483-0315-0000
- / 325	339	0,030	0,015	176,5	6,550	-	3 6	483-0325-0000
13 / 330	344	0,030	0,015	179,0	6,630	-	3 6	483-0330-0000
- / 350	364	0,025	0,015	189,0	6,910	3 6	-	483-0350-0000
14 / 356	370	0,025	0,015	192,0	7,000	-	3 6	483-0356-0000
- / 375	389	0,025	0,015	201,5	7,250	-	3 6	483-0375-0000
- / 400	414	0,025	0,010	214,0	7,870	3 6	-	483-0400-0000
16 / 405-406	420	0,025	0,010	217,0	7,990	-	3 6	483-0406-0000
- / 450	464	0,020	0,010	239,0	8,830	3 6	-	483-0450-0000
18 / 457	471	0,020	0,010	242,5	8,960	-	3 6	483-0457-0000
- / 500	514	0,020	0,010	264,0	9,790	3 6	-	483-0500-0000
20 / 508	522	0,020	0,010	270,0	9,940	-	3 6	483-0508-0000
- / 600	614	0,015	0,005	314,0	11,720	3	-	483-0600-0000
24 / 610	624	0,015	0,005	319,0	11,910	-	3	483-0610-0000
- / 700	714	0,010	0,005	364,0	13,640	3	-	483-0700-0000
28 / 712	726	0,010	0,005	370,0	13,870	-	3	483-0712-0000
- / 750	764	0,010	0,005	389,0	14,600	-	3	483-0750-0000
- / 800	814	0,010	0,005	414,0	15,560	3	-	483-0800-0000
32 / 813-815	829	0,010	0,005	421,5	15,850	-	3	483-0815-0000
- / 900	914	0,010	0,002	464,0	17,480	3	-	483-0900-0000
36 / 915	929	0,010	0,002	471,5	17,770	-	3	483-0915-0000
- / 1000	1014	0,010	0,001	514,0	19,400	3	-	483-1000-0000
40 / 1016	1030	0,010	0,001	522,0	19,710	-	3	483-1016-0000
