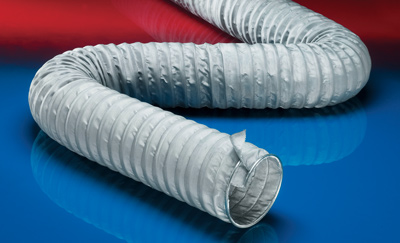

CP HiTex 485

Wąż wyciągowo-nadmuchowy do wysokich temperatur; wielowarstwowy, wytrzymały, odpowiedni do lekkiego nadciśnienia (do 500°C).

ZAKRES TEMPERATUR

krótkotrwale do 550°C

ZASTOSOWANIA

Odsysanie spalin, odsysanie spalin silnikowych: zwijacze do węży służących do odsysania spalin, szynowe odciągi spalin, urządzenia wyciągowe nadziemne i podziemne
Stanowiska do diagnostyki silników, stanowiska do diagnostyki silników, pomiar emisji spalin
Mieszek sprężysty, kompensator

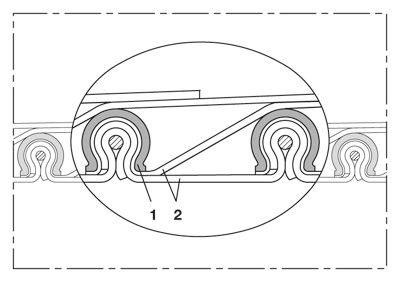

KONSTRUKCJA, MATERIAŁ

konstrukcja CP

zwoje nośne profilu zaciskowego: stal ocynkowana
wielowarstwowa ścianka węża
ścianki: wewnątrz i na zewnątrz tkanina szklana ze specjalną powłoką

WŁAŚCIWOŚCI

wielowarstwowy
izolacyjny
odpowiedni do niewielkich nadciśnień
bardzo dobra żaroodporność
wysokoelastyczny i ściśliwy
odporne na rozciąganie zaciśnięcie ścianek w profilu zaciskowym
najmniejsze promienie zgięcia
odporny na zaginanie
bardzo wytrzymały
dostosowany do przepisów dyrektywy RoHS

Ø WEWNĘTRZNA in / mm	Ø-ZEWN. mm	PODCIŚNIENIE bar	PROMIEŃ GIĘCIA mm	WAGA kg/m	DŁUGOŚCI SKŁADOWANIA m	DALSZE DŁUGOŚCI PRODUKCYJNE m	NR ZAM.
4 / 100-102	115	0,150	53,0	1,640	6	-	485-0100-0000
- / 110	125	0,130	57,0	1,790	3 6	-	485-0110-0000
4,5 / 114-115	130	0,120	59,5	1,860	3 6	-	485-0115-0000
4,72 / 120	135	0,110	61,0	1,940	3 6	-	485-0120-0000
5 / 125-127	140	0,100	62,5	2,020	3 6	-	485-0125-0000
- / 130	145	0,095	65,0	2,090	-	3 6	485-0130-0000
5,5 / 140	155	0,075	69,0	2,240	3 6	-	485-0140-0000
6 / 150-152	165	0,060	73,0	1,860	3 6	-	485-0150-0000
6,3 / 160	175	0,055	77,0	1,980	3 6	-	485-0160-0000
6,5 / 165	180	0,050	79,0	2,040	-	3 6	485-0165-0000
- / 170	185	0,050	81,0	2,100	3 6	-	485-0170-0000
- / 175	190	0,050	82,5	2,160	-	3 6	485-0175-0000
7 / 178-180	195	0,050	85,0	2,220	3 6	-	485-0180-0000
8 / 200-203	215	0,040	93,0	2,460	3 6	-	485-0200-0000
- / 215	230	0,035	98,5	2,670	-	3 6	485-0215-0000
- / 225	240	0,030	102,5	2,750	3 6	-	485-0225-0000
9 / 228-229	243	0,030	106,0	2,900	-	3 6	485-0228-0000
- / 250	265	0,030	113,0	3,050	3 6	-	485-0250-0000
10 / 254	269	0,025	114,5	3,110	-	3 6	485-0254-0000
- / 275	290	0,025	122,5	3,400	-	3 6	485-0275-0000
11 / 280	295	0,020	125,0	3,450	-	3 6	485-0280-0000
- / 300	315	0,020	133,0	3,640	3 6	-	485-0300-0000
12 / 305	320	0,020	135,0	3,710	-	3 6	485-0305-0000
- / 315	330	0,020	138,5	3,850	-	3 6	485-0315-0000
- / 325	340	0,015	142,5	3,940	-	3 6	485-0325-0000
13 / 330	345	0,015	144,5	4,000	-	3 6	485-0330-0000
- / 350	365	0,015	153,0	4,230	3 6	-	485-0350-0000
14 / 356	371	0,015	155,5	4,300	-	3 6	485-0356-0000
- / 375	390	0,015	162,5	4,530	-	3 6	485-0375-0000
- / 400	415	0,015	173,0	4,820	3 6	-	485-0400-0000
16 / 405-406	421	0,010	175,5	4,890	-	3 6	485-0406-0000
- / 450	465	0,010	193,0	5,410	3 6	-	485-0450-0000
18 / 457	472	0,010	196,0	5,490	-	3 6	485-0457-0000
- / 500	515	0,005	213,0	6,000	3 6	-	485-0500-0000
20 / 508	523	0,005	217,0	6,100	-	3 6	485-0508-0000
- / 600	615	0,005	253,0	7,190	3	-	485-0600-0000
24 / 610	625	0,005	257,0	7,310	-	3	485-0610-0000
- / 700	715	0,005	293,0	8,370	3	-	485-0700-0000
28 / 712	727	0,005	298,0	8,510	-	3	485-0712-0000
- / 750	765	0,003	313,0	8,960	-	3	485-0750-0000
- / 800	815	0,001	333,0	9,555	3	-	485-0800-0000
32 / 813-815	830	0,001	339,0	9,740	-	3	485-0815-0000
- / 900	915	0,001	373,0	10,740	3	-	485-0900-0000
36 / 915	930	0,001	379,0	10,920	-	3	485-0915-0000
- / 1000	1015	0,001	413,0	11,920	3	-	485-1000-0000
40 / 1016	1031	0,001	420,0	12,110	-	3	485-1016-0000
