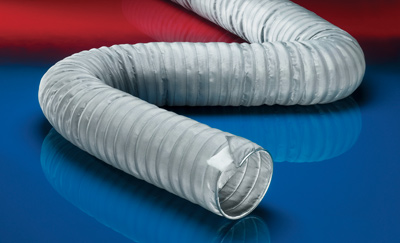

CP HiTex 486

Wąż wyciągowo-nadmuchowy do wysokich temperatur.

ZAKRES TEMPERATUR

-60°C do 650°C
krótkotrwale do 700°C

ZASTOSOWANIA

Odsysanie spalin, odsysanie spalin silnikowych: zwijacze do węży służących do odsysania spalin, szynowe odciągi spalin, urządzenia wyciągowe nadziemne i podziemne
Stanowiska do diagnostyki silników, stanowiska do diagnostyki silników, pomiar emisji spalin
Wyciągi wysokotemperaturowe: piec / piece, odlewnie, piec hutniczy / piece hutnicze, procesy wytopu, przemysł ceramiczny, przemysł szklany, stalownie, huty aluminium
Mieszek sprężysty, kompensator

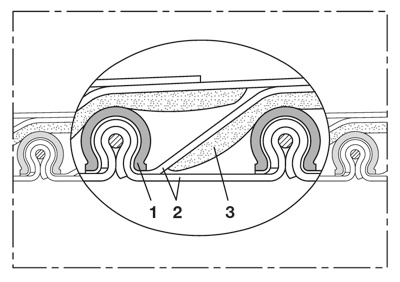

KONSTRUKCJA, MATERIAŁ

konstrukcja CP

zwoje nośne profilu zaciskowego: stal ocynkowana
wielowarstwowa ścianka węża
ścianki: wewnątrz i na zewnątrz tkanina szklana ze specjalną powłoką, tkanina termoizolacyjna
specjalna warstwa termoizolacyjna

WŁAŚCIWOŚCI

wielowarstwowy
izolacyjny
odpowiedni do niewielkich nadciśnień
bardzo dobra żaroodporność
odporne na rozciąganie zaciśnięcie ścianek w profilu zaciskowym
najmniejsze promienie zgięcia
odporny na zaginanie
bardzo wytrzymały
dostosowany do przepisów dyrektywy RoHS

Ø WEWNĘTRZNA in / mm	Ø-ZEWN. mm	NADCIŚNIENIE bar	PODCIŚNIENIE bar	PROMIEŃ GIĘCIA mm	WAGA kg/m	DŁUGOŚCI SKŁADOWANIA m	DALSZE DŁUGOŚCI PRODUKCYJNE m	NR ZAM.
4 / 100-102	118	0,130	0,180	64,0	1,850	6	-	486-0100-0000
- / 110	128	0,120	0,160	69,0	2,070	3 6	-	486-0110-0000
4,5 / 114-115	133	0,117	0,150	71,5	2,150	3 6	-	486-0115-0000
4,72 / 120	138	0,115	0,140	74,0	2,250	3 6	-	486-0120-0000
5 / 125-127	143	0,110	0,120	76,5	2,350	3 6	-	486-0125-0000
- / 130	148	0,105	0,110	79,0	2,390	-	3 6	486-0130-0000
5,5 / 140	158	0,100	0,090	84,0	2,570	3 6	-	486-0140-0000
6 / 150-152	168	0,070	0,075	89,0	2,450	3 6	-	486-0150-0000
6,3 / 160	178	0,065	0,070	94,0	2,610	3 6	-	486-0160-0000
6,5 / 165	183	0,065	0,070	96,5	2,690	-	3 6	486-0165-0000
- / 170	188	0,065	0,065	99,0	2,760	3 6	-	486-0170-0000
- / 175	193	0,065	0,060	101,5	2,840	-	3 6	486-0175-0000
7 / 178-180	198	0,060	0,055	104,0	2,920	3 6	-	486-0180-0000
8 / 200-203	218	0,060	0,045	114,0	3,230	3 6	-	486-0200-0000
- / 215	233	0,055	0,040	121,5	3,460	-	3 6	486-0215-0000
- / 225	243	0,055	0,040	126,5	3,620	3 6	-	486-0225-0000
9 / 228-229	246	0,050	0,035	128,5	3,680	-	3 6	486-0228-0000
- / 250	268	0,040	0,035	139,0	4,000	3 6	-	486-0250-0000
10 / 254	272	0,040	0,030	141,0	4,060	-	3 6	486-0254-0000
- / 275	293	0,040	0,030	151,5	4,400	-	3 6	486-0275-0000
11 / 280	298	0,035	0,025	154,0	4,480	-	3 6	486-0280-0000
- / 300	318	0,035	0,025	164,0	4,780	3 6	-	486-0300-0000
12 / 305	323	0,035	0,020	166,5	4,860	-	3 6	486-0305-0000
- / 315	333	0,035	0,020	171,5	5,020	-	3 6	486-0315-0000
- / 325	343	0,030	0,020	176,5	5,180	-	3 6	486-0325-0000
13 / 330	348	0,030	0,020	179,0	5,260	-	3 6	486-0330-0000
- / 350	368	0,025	0,015	189,0	5,570	3 6	-	486-0350-0000
14 / 356	374	0,025	0,015	192,0	5,660	-	3 6	486-0356-0000
- / 375	393	0,025	0,015	201,5	5,960	-	3 6	486-0375-0000
- / 400	418	0,025	0,015	214,0	6,340	3 6	-	486-0400-0000
16 / 405-406	424	0,020	0,010	217,0	6,440	-	3 6	486-0406-0000
- / 450	468	0,020	0,010	239,0	7,120	3 6	-	486-0450-0000
18 / 457	475	0,020	0,010	242,5	7,230	-	3 6	486-0457-0000
- / 500	518	0,020	0,010	264,0	7,900	3 6	-	486-0500-0000
20 / 508	526	0,020	0,010	268,0	8,030	-	3 6	486-0508-0000
- / 600	618	0,015	0,005	314,0	9,460	3	-	486-0600-0000
24 / 610	628	0,015	0,005	319,0	9,620	-	3	486-0610-0000
- / 700	718	0,010	0,005	364,0	11,020	3	-	486-0700-0000
28 / 712	730	0,010	0,005	370,0	11,210	-	3	486-0712-0000
- / 750	768	0,010	0,005	389,0	11,800	-	3	486-0750-0000
- / 800	818	0,010	0,005	414,0	12,570	3	-	486-0800-0000
32 / 813-815	833	0,010	0,002	421,5	12,800	-	3	486-0815-0000
- / 900	918	0,010	0,002	464,0	14,130	3	-	486-0900-0000
36 / 915	933	0,010	0,001	471,5	14,360	-	3	486-0915-0000
- / 1000	1018	0,010	0,001	514,0	15,690	3	-	486-1000-0000
40 / 1016	1034	0,010	0,001	522,0	15,940	-	3	486-1016-0000
