PODUSZKA PODNOSZĄCA HLB 16

Wysokociśnieniowa (12 bar) poduszka podnosząca HLB 16. Udźwig do 15,8 tony.

Zastosowanie

Wysokociśnieniowa poduszka podnosząca, zasilana powietrzem 12 barów / 174 psi. Zaprojektowana pod kątem najwyższego poziomu bezpieczeństwa i kontroli podczas podnoszenia ciężkich ładunków. Nośność skuteczna większa o 50%: możliwość podnoszenia większych ładunków lub użycia mniejszego i lżejszego modelu do danego zadania.

Charakterystyka

• Wyraźne oznakowanie: ostrzeżenia dotyczące bezpieczeństwa, specyfikacja techniczna i wysokość podnoszenia
- Aby umożliwić bezpieczniejszą i łatwiejszą pracę

• Środek oznaczony na wszystkich stronach
- Aby ułatwić pozycjonowanie małej poduszki na większym modelu

• Antypoślizgowa powierzchnia z profilem blokującym
- Aby zmaksymalizować powierzchnię styku oraz stabilność napompowanych poduszek podnoszących

• Elementy odblaskowe
- Zapewniają optymalną widoczność w ciemności

• Zgodność z odpowiednimi standardami bezpieczeństwa
- Spełnia wymogi normy EN 13731 oraz inne wymogi legislacyjne

szczegółowe dane
Numer artykułu 350.321.026
Podstawowe dane
Model HLB 16
Maks. ciśnienie robocze 12 / 1.2 (bar/Mpa) 174 psi
Dane użytkowe
Maks.. uniesienie 236 mm
Maks. uniesienie 9.3 in
Grubość wraz z profilem 25 mm 1 in
Maks. udźwig 155 / 15.8 (kN/t) 34845 lbf
Maks. Udźwig (12 bar/174 psi) 34845 lbf
Maks. Udźwig (8 bar/116 psi) 23155 lbf
Dane ogólne
Tworzywo wzmocnienie 3 warstwami włókna aramidowego (Kevlar)
Wymiary, waga i temperatura
Waga urządzenia 4.5 kg 9.9 lb
Wymiar (AxBxC) 467 x 390 x 25 mm
Wymiar (AxBxC) 18.4 x 15.4 x 1 in
Normy
EN-13731 Tak

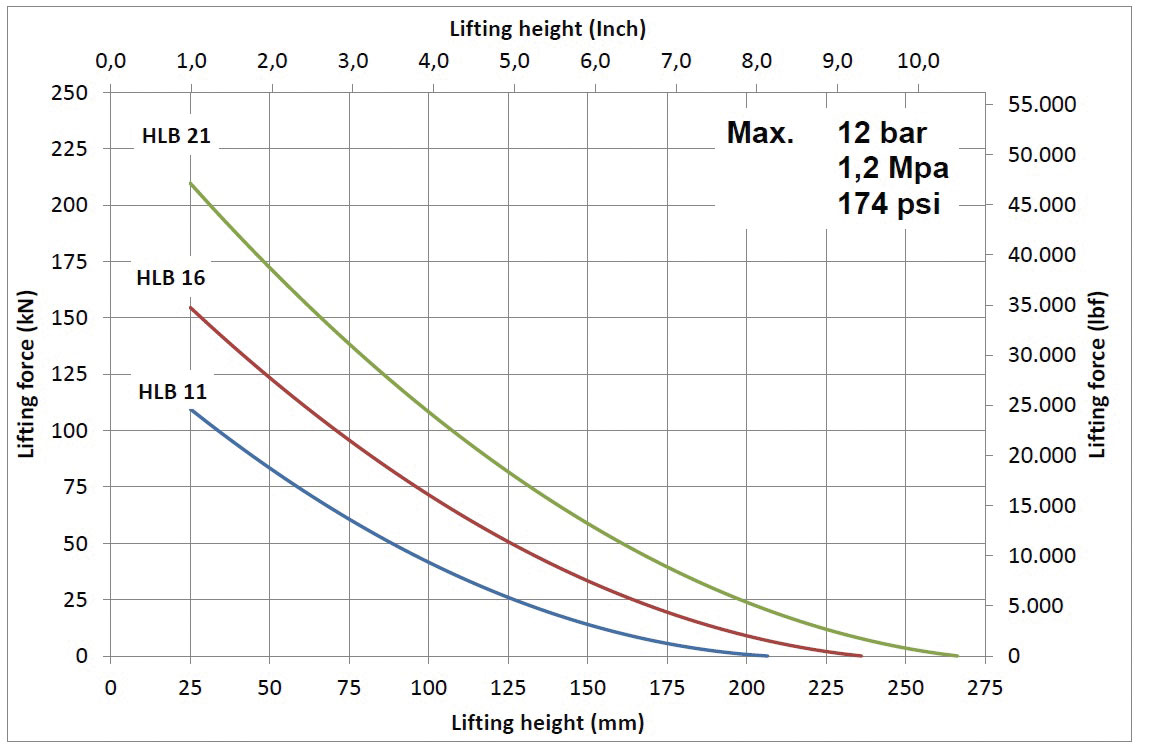

Uwaga! Wraz ze wzrostem wysokości unoszenia zmniejsza się powierzchnia nośna poduszki.
W związku z tym równocześnia zmniejsza się nośność poduszki zgodnie z załączonym poniżej wykresem.



Filmowy przykłady zastosowania pneumatycznych poduszek podnoszących.



Karta katalogowa

pdfPODUSZKA PODNOSZĄCA HLB 16
