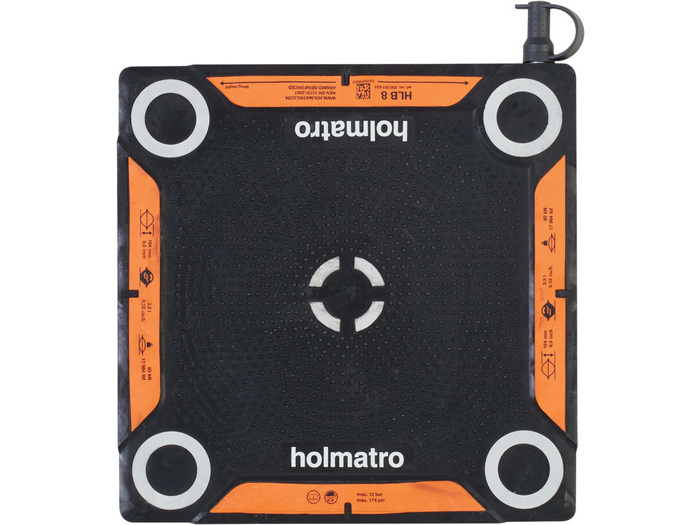

PODUSZKA PODNOSZĄCA HLB 8

Wysokociśnieniowa (12 bar) poduszka podnosząca HLB 8. Udźwig do 8,4 tony.

Zastosowanie

Wysokociśnieniowa poduszka podnosząca, zasilana powietrzem 12 barów / 174 psi. Zaprojektowana pod kątem najwyższego poziomu bezpieczeństwa i kontroli podczas podnoszenia ciężkich ładunków. Nośność skuteczna większa o 50%: możliwość podnoszenia większych ładunków lub użycia mniejszego i lżejszego modelu do danego zadania.

Charakterystyka

• Wyraźne oznakowanie: ostrzeżenia dotyczące bezpieczeństwa, specyfikacja techniczna i wysokość podnoszenia
- Aby umożliwić bezpieczniejszą i łatwiejszą pracę

• Środek oznaczony na wszystkich stronach
- Aby ułatwić pozycjonowanie małej poduszki na większym modelu

• Antypoślizgowa powierzchnia z profilem blokującym
- Aby zmaksymalizować powierzchnię styku oraz stabilność napompowanych poduszek podnoszących

• Elementy odblaskowe
- Zapewniają optymalną widoczność w ciemności

• Zgodność z odpowiednimi standardami bezpieczeństwa
- Spełnia wymogi normy EN 13731 oraz inne wymogi legislacyjne

szczegółowe dane
Numer artykułu 350.321.023
Podstawowe dane
Model HLB 8
Maks. ciśnienie robocze 12 / 1.2 (bar/Mpa) 174 psi
Dane użytkowe
Maks. udźwig 82 kN
Maks. udźwig 8.4 t
Maks.. uniesienie 179 mm
Maks. uniesienie 7 in
Grubość wraz z profilem 22 mm 0.9 in
Maks. udźwig 82 / 8.4 (kN/t) 18434 lbf
Maks. Udźwig (12 bar/174 psi) 82 kN
Maks. Udźwig (12 bar/174 psi) 8.4 t
Maks. Udźwig (12 bar/174 psi) 18434 lbf
Maks. Udźwig (8 bar/116 psi) 55 kN
Maks. Udźwig (8 bar/116 psi) 5.6 t
Maks. Udźwig (8 bar/116 psi) 12364 lbf
Dane ogólne
Zawartość powietrza (12 bar/174 psi) 40 l
Zawartość powietrza (12 bar/174 psi) 10.6 gal
Zawartość powietrza (8 bar/116 psi) 26.4 l 7 gal
Zawartość wody 3.3 l
Zawartość wody 0.9 gal
Rodzaj połączenia ISO 6150 C
Min. ciśnienie rozrywające 48 / 4.8 (bar/Mpa) 696 psi
Tworzywo wzmocnienie 3 warstwami włókna aramidowego (Kevlar)
Wymiary, waga i temperatura
Waga urządzenia 2.1 kg 4.6 lb
Wymiar (AxBxC) 335 x 295 x 22 mm
Wymiar (AxBxC) 13.2 x 11.6 x 0.9 in
Zakres temperatur -20 + 55 °C -4 + 131 °F
Normy
EN-13731 Tak



Uwaga! Wraz ze wzrostem wysokości unoszenia zmniejsza się powierzchnia nośna poduszki.
W związku z tym równocześnia zmniejsza się nośność poduszki zgodnie z załączonym poniżej wykresem.



Filmowy przykłady zastosowania pneumatycznych poduszek podnoszących.



Karta katalogowa

pdfPODUSZKA PODNOSZĄCA HLB 8
