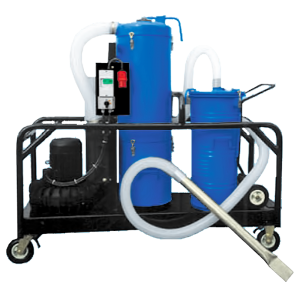

Podciśnieniowe wyciągi stanowiskowe WS 50

Podciśnieniowy wyciąg stanowiskowy typu WS przeznaczony jest do odciągania pyłów, gazów i cząstek stałych z maszyn do obróbki metali, drewna i tworzyw sztucznych, urządzeń piaskujących, szlifierek do betonu, itp.

Karta katalogowa

pdfKarta katalogowa WS

Zastosowanie

Podciśnieniowy wyciąg stanowiskowy typu WS przeznaczony jest do odciągania pyłów, gazów i cząstek stałych z maszyn do obróbki metali, drewna i tworzyw sztucznych, urządzeń piaskujących, szlifierek do betonu, itp. może być również zastosowany jako odkurzacz przemysłowy lub urządzenie do zbierania granulatów.

Podciśnieniowy wyciąg stanowiskowy przystosowany jest do pracy w systemie ciągłym.

Konstrukcja

Podciśnieniowy wyciąg stanowiskowy typu WS50-110T składa się z następujących elementów podstawowych:

  • wentylator boczno-kanałowy typu SC50A1100T
  • zbiornik filtracyjny z wkładem - jak dla WS40
  • pojemnik na odpady zgrubne - jak dla WS40
  • wózek transportowy wraz z ramą.
  • tablica sterownicza z wyłącznikiem startu, zabezpieczeniem przeciążeniowym oraz gniazdem 32A wyposażonym standardowo w inwertor faz. Standardowo na tablicy zamontowany jest także przełącznik rozruchowy Y/Δ.
  • uchwyty (4 szt.) do zamocowania lin od dźwigu lub suwnicy
  • koła jezdne o średnicy Ø200mm z prowadzeniem. 2 sztuki zwykłe, 2 sztuki z hamulcem
  • pojemnik na odpady zgrubne o pojemności około 182 l

W przypadku zbierania większej ilości zanieczyszczeń, zalecane jest zastosowanie dodatkowego pojemnika na zgrubne odpady o pojemności około 100l. W wersji WS50-110T pojemnik jest dostarczany standardowo z urządzeniem i umieszczony na wspólnym z całością wózku transportowym. Pojemnik posiada własny wózek transportowy na dwóch kołach.

UWAGA: Wszystkie modele na życzenie mogą być wykonane w wersji stacjonarnej.

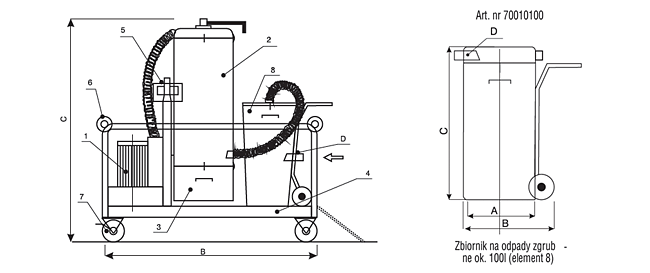

Typ
A B C D szerokość
WS50
440 2000 1950 75 680
pojemnik na odpady zgrubne
450 680 1120 75 460

Dane techniczne

Nazwa Napięcie
nominalne [V]
Moc max
[W]
Wydajn. max
[m3/h]
Masa
[kg]
WS50-110T 380 11000 1150 280

Wyposażenie dodatkowe

  • pojemnik na odpady zgrubne
  • przewody elastyczne. Do wersji WS40 i WS50 - zgrubny przewód poliuretanowy typu AIRDUC PUR 355 Ø 75
  • ssawki, szczotki itp.
