Podciśnieniowe wyciągi stanowiskowe WS 30, 40

Podciśnieniowy wyciąg stanowiskowy typu WS przeznaczony jest do odciągania pyłów, gazów i cząstek stałych z maszyn do obróbki metali, drewna i tworzyw sztucznych, urządzeń piaskujących, szlifierek do betonu, itp. może być również zastosowany jako odkurzacz przemysłowy lub urządzenie do zbierania granulatów. Podciśnieniowy wyciąg stanowiskowy przystosowany jest do pracy w systemie ciągłym.

Karta katalogowa

pdfKarta katalogowa WS
Materiał

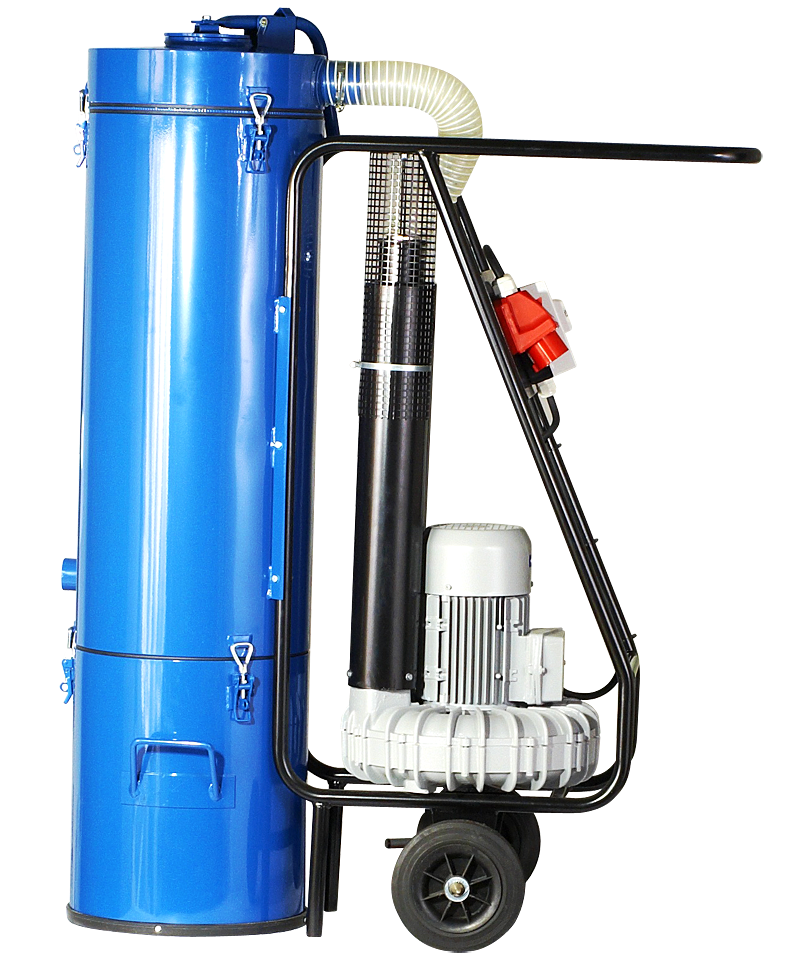

Podciśnieniowy wyciąg stanowiskowy typu WS30 i WS40 składa się z następujących elementów podstawowych
  1. Wentylator boczno-kanałowy wyposażony w specjalną parę tłumików stalowych. Tłumik wylotowy posiada dodatkowo zawór zwrotny zabezpieczający urządzenie przed przepływem powietrza w przeciwnym kierunku (przypadkowa zamiana faz w silniku elektrycznym) oraz przed dostaniem się do wentylatora zanieczyszczeń od strony wylotowej. W podciśnieniowych wyciągach stanowiskowych WS30 i WS40 stosowane są wentylatory boczno-kanałowe typu SC.
  2. Zestaw filtrów workowych (o wymiarach Ø100x600mm). W skład zestawu wchodzi: 4 filtry w przypadku WS30 oraz 7 filtrów w przypadku WS40. Tkanina filtracyjna pokryta jest warstwą teflonu i zapewnia od-separowanie cząstek powyżej 5 mikronów. Worki są naciągnięte na konstrukcję z siatki stalowej ocynkowanej. Wyciąg posiada funkcję samooczyszczania filtrów przy pomocy odwrotnego kierunku przepływu powietrza przez filtry.
  3. Pojemnik na odpady zgrubne oraz na zanieczyszczenia opadające z tkaniny filtracyjnej po użyciu funkcji samooczyszczania filtrów. Pojemnik jest łatwo odczepiany od całości konstrukcji poprzez zwolnienie trzech zaczepów.
  4. Wózek transportowy wyposażony w uchwyt do przenoszenia urządzeń za pomocą dźwigu lub suwnicy oraz koła jezdne o średnicy 200 mm. W urządzeniu WS30 zamontowane są dwa koła, natomiast w WS40 – cztery (tzw. „bliźniaki”).
  5. Tablica sterownicza z wyłącznikiem startu, zabezpieczeniem termicznym oraz gniazdem 16A wyposażonym standardowo w inwertor faz (co pozwala na przełączenie obrotów silnika w przypadku nieprawidłowo okablowanego gniazda zasilającego). Wersja WS40 wyposażona jest dodatkowo w przełącznik rozruchowy Y/Δ.

Na zamówienie urządzenie może być dostarczone w dowolnym kolorze z palety RAL (standardowo RAL 5010 – niebieski).


W przypadku zbierania większej ilości zanieczyszczeń, zalecane jest zastosowanie dodatkowego pojemnika na zgrubne odpady o pojemności około 100l (8). W wersji WS50-110T pojemnik (8) jest dostarczany standardowo z urządzeniem i umieszczony na wspólnym z całością wózku transportowym (4). Pojemnik (8) posiada własny wózek transportowy na dwóch kołach.

UWAGA: Wszystkie modele na życzenie mogą być wykonane w wersji stacjonarnej.



Wyposażenie dodatkowe:

  • pojemnik na odpady zgrubne (8)

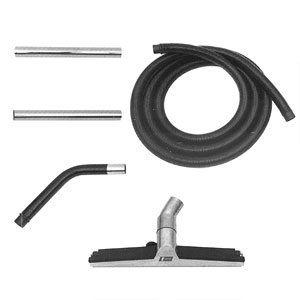

  • przewody elastyczne. Do wersji WS20 i WS30 zalecany jest przewód z profilowanego polietylenu typu Recomflex Ø38 i Ø51 natomiast do wersji WS40 i WS50 – zgrubny przewód poliuretanowy typu AIRDUCPUR 355 Ø75
  • ssawki, szczotki itp.

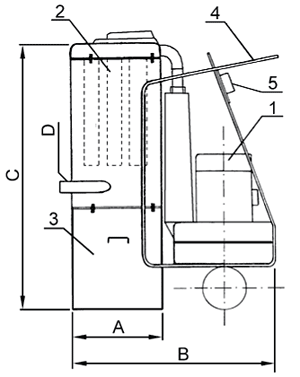

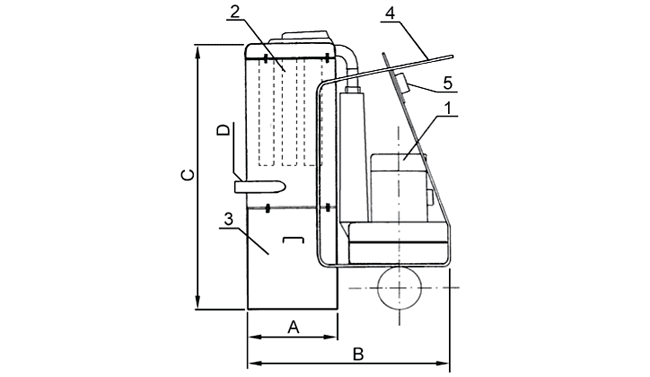

Wymiary



Typ
A B C D szerokość
WS20 295 720 1200 38 500
WS30 360 850 1420 50 530
WS40 440 1100 1530 75 680
WS50 440 2000 1950 75 680
Charakterystyka

Typ odciągu
Typ wentylatora
Charakterystyka wentylatora
WS20-11T
SC20A110T
WS30-30T
SC30C300T
WS40-55T
SC40C550T
WS40-75T
SC40C750T
WS50-110T
SC50C1100T

Dane techniczne

Nazwa Napięcie
nominalne [V]
Moc max
[W]
Wydajn. max
[m3/h]
Masa
[kg]
WS20-11T 380 1100 190 80
WS30-30T 380 3000 320 100
WS40-55T 380 5500 650 140
WS40-75T 380 7500 650 150
WS50-110T 380 11000 1150 280
